جزئیات محصول:
|
| Max. حداکثر cutting width (mm) عرض برش (میلی متر): | دیگر | Max. حداکثر cutting thickness (mm) ضخامت برش (mm): | 16 میلی متر |
|---|---|---|---|
| سطح خودکار: | کتابچه راهنمای | زاویه برش: | 90 |
| طول تیغه (میلی متر): | 25 میلی متر | سفر پشتی (میلی متر): | 10 - 80 میلی متر |
| عمق گلو (میلی متر): | 300 میلی متر | وزن (کیلوگرم): | 1400 کیلوگرم |
| ولتاژ: | 380-400 ولت | ابعاد (l*w*h): | 1650*750*1800 میلی متر |
| نکات کلیدی فروش: | قیمت رقابتی | صنایع قابل اجرا: | تعمیرگاه ماشین آلات، سایر |
| مکان نمایشگاه: | انگلستان | نوع بازاریابی: | محصول معمولی |
| اجزای اصلی: | موتور، پمپ | نام: | دستگاه پانچ تک هیدرولیک |
| خدمات پس از فروش ارائه شده است: | قطعات یدکی رایگان، نصب میدانی، راه اندازی و آموزش، پشتیبانی آنلاین، پشتیبانی فنی ویدئویی | خدمات پس از گارانتی: | پشتیبانی فنی ویدئویی، پشتیبانی آنلاین، قطعات یدکی، خدمات نگهداری و تعمیرات میدانی |
| مکان سرویس محلی: | انگلستان، فرانسه | بندر: | شانگهای |
| برجسته: | Q35Y-16,55Ton برش فلز,دستگاه برش پانچ هیدرولیک |
||

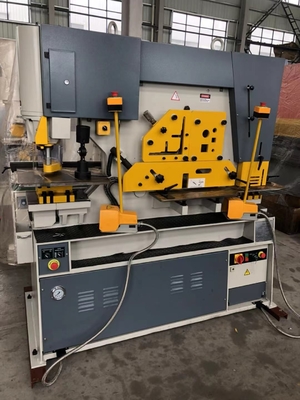

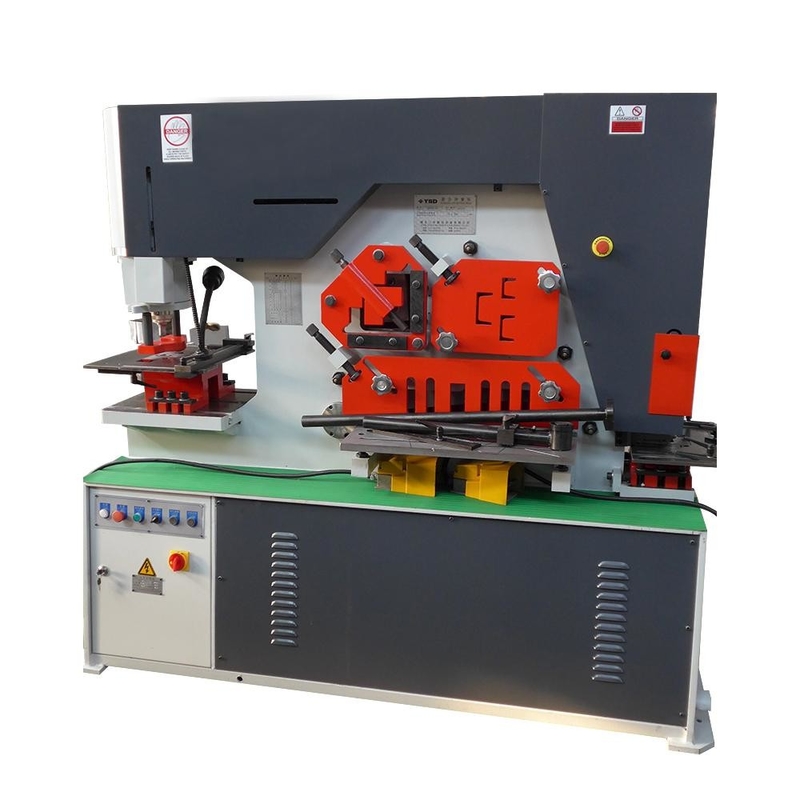

کتابچه راهنمای ساخت حرفه ای 380-400v هیدرولیک Ironworker Punch And Shear Machine Punching Shearing
توابع و ویژگی های اصلی
- دستگاه پانچ و برش هیدرولیک دو سیلندر
- پنج ایستگاه مستقل برای پانچ، برش، برش، برش مقطع
- میز پانچ بزرگ با تکیه گاه چند منظوره
- بلوک میز قابل جابجایی برای برنامه های پانچ کردن فلنج کانال / تیرچه
- تقویت کننده قالب جهانی، نگهدارنده پانچ با تعویض آسان، آداپتورهای پانچ عرضه شده است
- ایستگاه برداشت مونوبلوک جامد زاویه ای، گرد و مربعی
- ایستگاه بریدگی عقب، اینچ با قدرت کم و سکته مغزی قابل تنظیم در ایستگاه پانچ
- سیستم روانکاری فشار متمرکز
- پانل الکتریکی با عناصر محافظ اضافه بار و کنترل های نفوذی
- پدال پایی متحرک ایمنی
|
مدل
|
Q35Y-16
|
Q35Y-20
|
Q35Y-25
|
Q35Y-30
|
|
مشت زدن
|
|
|
|
|
|
فشار مشت زدن
|
55 تن
|
75 تن
|
110 تن
|
140 تن
|
|
ظرفیت ضربه زدن
|
¢22 x 20
|
¢26 x 22
|
¢31 x 27
|
¢36 x 32
|
|
(قطر x ضخامت)
|
¢50 x 9
|
¢50 x 12
|
¢50 x 17
|
¢50 x 23
|
|
عمق گلو
|
300
|
355
|
400
|
600
|
|
:
|
|
|
|
|
|
|
|
|
|
|
|
پانچ فلنج کانال (ارتفاع)
|
180
|
180
|
180
|
180
|
|
حداکثرطول سکته مغزی
|
100
|
100
|
100
|
100
|
|
چرخه / حداقل(سکته مغزی 20 میلی متر)
|
30
|
30
|
28
|
40
|
|
کار کردن قد تا مرگ
|
950
|
1050
|
1050
|
1120
|
|
برش تخت
|
|
|
|
|
|
برشی میله تخت
|
350*15
|
460 x 15
|
610 x 18
|
600*20
|
|
(عرض x ضخامت)
|
240*20
|
300*20
|
400 در 25
|
400*30
|
|
طول تیغه
|
410
|
485
|
620
|
610
|
|
تریم فلنج زاویه ای
|
70
|
75
|
90
|
100
|
|
ارتفاع کار
|
910
|
926
|
920
|
920
|
|
برش زاویه
|
|
|
|
|
|
در برش 90 درجه
|
130 × 130 × 13
|
152 x 152 x 13
|
152 x 152 x 18
|
205 x 205 x 18
|
|
در برش میتر 45 درجه
|
60*60*6
|
60*60*6
|
70*70*7
|
70*70*7
|
|
ارتفاع کار
|
1115
|
1165
|
1185
|
1185
|
|
برش میله
|
|
|
|
|
|
برشی میله گرد
|
¢45
|
¢50
|
¢60
|
¢65
|
|
برشی میله مربعی
|
40*40
|
50*50
|
50*50
|
55*55
|
|
برش کانال
|
130*
|
152*
|
180*
|
203*
|
|
من برشی پرتو می کنم
|
130*
|
152*
|
180*
|
203*
|
|
ارتفاع کار
|
1220
|
1270
|
1310
|
1370
|
|
ناچیز
|
|
|
|
|
|
بریدگی مستطیلی (W x D x T)
|
50.8 × 90 × 9
|
50.8 × 90 × 12
|
63.5 × 90 × 13
|
63.5 × 90 × 16
|
|
Vee-Notcher (سمت x سمت x T)
|
90 × 90 × 10 *
|
90 × 90 × 12 *
|
105 × 105 × 13 *
|
105 × 105 × 16 *
|
|
بریدگی بزرگ V (سمت x سمت x T)
|
145 × 145 × 8 *
|
145 × 145 × 10 *
|
145 × 145 × 13 *
|
145 × 145 × 13 *
|
|
ارتفاع کار
|
910
|
926
|
920
|
920
|
|
ابزار ویژه
|
|
|
|
|
|
ترمز فشاری تکی (W x T)
|
250*15*
|
250*15*
|
250*20*
|
250*20*
|
|
ترمز فشاری چندگانه (W x T)
|
500*5*
|
500*5*
|
700 × 5 *
|
700 × 5 *
|
|
خمش زاویه
|
6*102*
|
8*102*
|
13*102*
|
13*102*
|
|
بریدگی لوله
|
¢114*
|
¢114*
|
¢114*
|
¢114*
|
|
دیگر
|
|
|
|
|
|
موتور
|
4 کیلووات
|
5.5 کیلووات
|
7.5 کیلووات
|
11 کیلووات
|
|
خالص هشت (آوریل)
|
1600 کیلوگرم
|
1800 هزار تومان
|
3800 کیلوگرم
|
4800 کیلوگرم
|
|
|
|
|
|
|
|
|
|
|
|
|
|
:
|
|
|
|
|
|
|
|
|
|
|
|
وزن ناخالص (آوریل)
|
1800 کیلوگرم
|
2000 کیلوگرم
|
4000 کیلوگرم
|
5000 کیلوگرم
|
|
|
|
|
|
|
|
ابعاد ماشین (آوریل)
|
1710x800x1770
|
1860x800x1900
|
2360x960x2090
|
2720x1040x2300
|
|
(L x W x H)
|
|
|
|
|
|
نام
|
دستگاه منگنه زنی هیدرولیک
|
|
حداکثرضخامت برش (میلی متر)
|
16 میلی متر
|
|
سطح خودکار
|
کتابچه راهنمای
|
|
زاویه برش
|
90
|
|
طول تیغه (میلی متر)
|
25 میلی متر
|
|
سفر پشتی (میلی متر)
|
10 - 80 میلی متر
|
|
عمق گلو (میلی متر)
|
300 میلی متر
|
|
وضعیت
|
جدید
|
|
نام تجاری
|
DC40Y
|
|
توان (کیلووات)
|
4 کیلو وات
|
|
وزن (کیلوگرم)
|
1400 کیلوگرم
|
|
محل مبدا
|
چین
|
|
ولتاژ
|
380-400 ولت
|
|
ابعاد (L*W*H)
|
1650*750*1800 میلی متر
|
|
گواهینامه
|
ce
|
|
ضمانتنامه
|
1 سال
|
|
گزارش تست ماشین آلات
|
ارائه شده است
|
|
بازرسی خروجی ویدیویی
|
ارائه شده است
|
|
اجزای اصلی
|
موتور، پمپ
|
