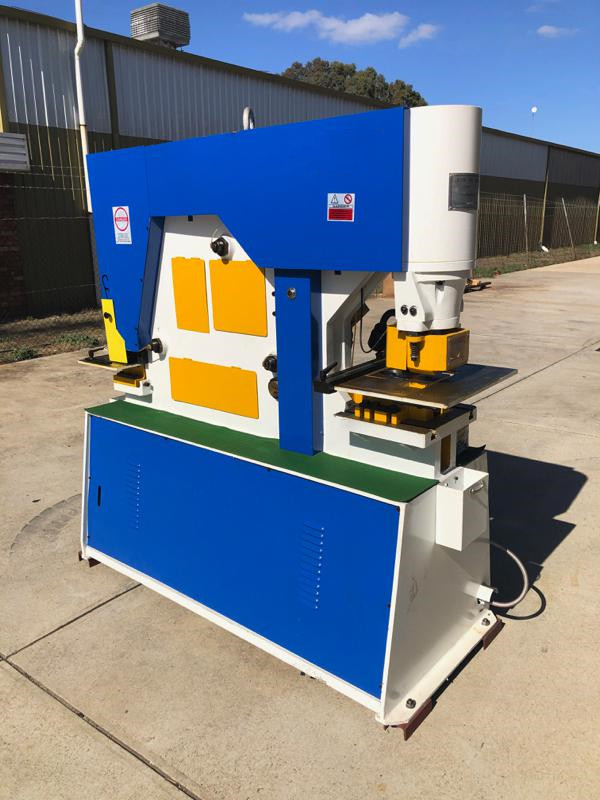

Q35Y-16 Ironworker Punch And Shear Machine Angle Channel Punching Shearing

دستگاه منگنه زنی و برش زاویه ای IRONWORKER MACHINE IRON AND ANGLE CHANNEL دستگاه پانچ و برش

دستگاه پانچ و برش محصول جدید کارخانه ما و مجموعه ای از محصولات در صنعت ماشین آلات می باشد.از نظر طراحی جدید، ساختار جمع و جور، از نظر ظاهر زیبا، عملکرد قابل اعتماد، اندازه کوچک، وزن سبک، چند منظوره، سریع در کار و استفاده راحت است.این به طور گسترده ای در ورق فلز، فلز شکل و پانچ فلز شکل، سوراخ و برش قالب استفاده می شود.

این سری برای برش انواع گوشه ها، پرتوهای I، U-beam، زاویه های قائم یا 45 درجه ایده آل است.با چندین واحد پانچ و برش ثابت، می توان چندین عملیات را به طور همزمان انجام داد، مانند پانچ، برش و شکاف بر روی یک دستگاه.دستگاه پانچ و برش ترکیبی دو پیستونی را می توان توسط دو نفر به طور همزمان کار کرد ( پانچ + ثابت دوم).پایداری دستگاه توسط یک بلوک تاشو هیدرولیکی یکپارچه از Rexroth در آلمان تضمین می شود و کل قاب به لطف بازپخت اثر حرارتی قادر است شکل خود را تا انتها بدون تغییر شکل حفظ کند.استفاده از لوازم جانبی مارک وارداتی، عمر مفید قطعات و دقت استفاده از آنها را تضمین می کند.

توضیحات محصولات

مدل	Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30
مشت زدن
فشار مشت زدن	55 تن	75 تن	110 تن	140 تن
ظرفیت ضربه زدن	¢22 x 20	¢26 x 22	¢31 x 27	¢36 x 32
(قطر x ضخامت)	¢50 x 9	¢50 x 12	¢50 x 17	¢50 x 23
عمق گلو	300	355	400	600
					:
پانچ فلنج کانال (ارتفاع)	180	180	180	180
حداکثرطول سکته مغزی	100	100	100	100
چرخه / حداقل(سکته مغزی 20 میلی متر)	30	30	28	40
قد کار تا مردن	950	1050	1050	1120
برش تخت
برشی میله ای تخت	350*15	460 x 15	610 x 18	600*20
(عرض x ضخامت)	240*20	300*20	400 در 25	400*30
طول تیغه	410	485	620	610
تریم فلنج زاویه ای	70	75	90	100
ارتفاع کار	910	926	920	920
برش زاویه
در برش 90 درجه	130×130×13	152 x 152 x 13	152 x 152 x 18	205 x 205 x 18
در برش میتر 45 درجه	60*60*6	60*60*6	70*70*7	70*70*7
ارتفاع کار	1115	1165	1185	1185
برش میله
برشی میله گرد	¢45	¢50	¢60	¢65
برشی میله مربعی	40*40	50*50	50*50	55*55
برش کانال	130*	152*	180*	203*
من برشی پرتو می کنم	130*	152*	180*	203*
ارتفاع کار	1220	1270	1310	1370
عدم وجود
بریدگی مستطیلی (W x D x T)	50.8 × 90 × 9	50.8 x 90 x 12	63.5 × 90 × 13	63.5 × 90 × 16
Vee-Notcher (سمت x سمت x T)	90 × 90 × 10 *	90 × 90 × 12 *	105 × 105 × 13 *	105 × 105 × 16 *
بریدگی بزرگ V (سمت x سمت x T)	8*145*145*	10*145*145*	145 × 145 × 13 *	145 × 145 × 13 *
ارتفاع کار	910	926	920	920
ابزار ویژه
ترمز فشاری تکی (W x T)	250*15*	250*15*	250*20*	250*20*
ترمز فشاری چندگانه (W x T)	500*5*	500*5*	700 × 5 *	700 × 5 *
خمش زاویه	6*102*	8*102*	102*13*	102*13*
بریدگی لوله	¢114*	¢114*	¢114*	¢114*
دیگر
موتور	4 کیلووات	5.5 کیلووات	7.5 کیلووات	11 کیلووات
خالص هشت (آوریل)	1600 کیلوگرم	1800 هزار تومان	3800 کیلوگرم	4800 کیلوگرم
					:
وزن ناخالص (آوریل)	1800 کیلوگرم	2000 کیلوگرم	4000 کیلوگرم	5000 کیلوگرم
ابعاد ماشین (آوریل)	1710x800x1770	1860x800x1900	2360x960x2090	2720x1040x2300
(L x W x H)

مشخصات فنی

نام	دستگاه پانچ تک هیدرولیک
حداکثرضخامت برش (میلی متر)	16 میلی متر
سطح خودکار	کتابچه راهنمای
زاویه برش	90
طول تیغه (میلی متر)	25 میلی متر
سفر پشتی (میلی متر)	10 - 80 میلی متر
عمق گلو (میلی متر)	300 میلی متر
وضعیت	جدید
نام تجاری	DC40Y
توان (کیلووات)	4 کیلو وات
وزن (کیلوگرم)	1400 کیلوگرم
محل مبدا	چین
ولتاژ	380-400 ولت
ابعاد (L*W*H)	1650*750*1800 میلی متر
گواهینامه	CE
ضمانتنامه	1 سال
گزارش تست ماشین آلات	ارائه شده است
بازرسی خروجی ویدیویی	ارائه شده است
اجزای اصلی	موتور، پمپ
