جزئیات محصول:
|
| دستگاه برش صفحه: | برش هیدرولیک CNC | ولتاژ: | 380 ولت، 220 ولت، 380 ولت قابل تنظیم |
|---|---|---|---|
| Max. حداکثر cutting width (mm) عرض برش (میلی متر): | 3200, 4000,6000,2500 | نام: | دستگاه برش |
| سیستم کنترل: | Estun E21 NC Control، Estun یا Cybelec یا Delam، E21S، Estun، E21/DAC360 | مواد برش: | فولاد ضد زنگ فولاد کربن فولاد آلومینیوم |
| نام محصول: | دستگاه برش هیدرولیک cnc | تایپ کنید: | QC12K-8x3200، برش پرتو نوسان |
| برجسته کردن: | 2500 برش پرتو چرخشی هیدرولیک,4000 برش پرتو چرخشی هیدرولیک,دستگاه برش پرتو چرخشی |
||

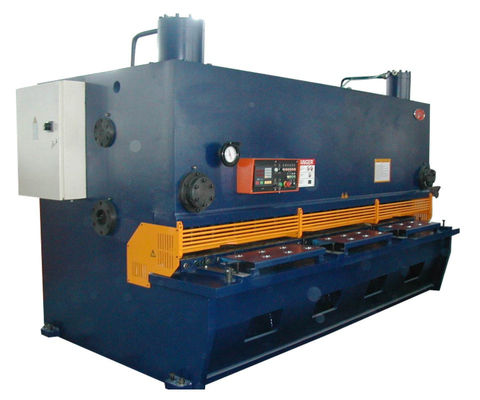

دستگاه برش پرتو نوسان هیدرولیک تجزیه و تحلیل مکانیزم با دقت بالا
این دستگاه ساختاری از نوع آونگی دارد که عمدتاً از یک قاب، یک نگهدارنده چاقو، یک مکانیسم تنظیم فاصله تیغه، یک مکانیسم تغذیه، یک درپوش جلو، یک درپوش عقب، یک سیستم هیدرولیک و یک سیستم الکتریکی تشکیل شده است.
2. قاب از ساختار فولادی ساخته شده است، صفحه عمودی چپ و راست، میز کار و صفحه فشار به یک ساختار کامل جوش داده شده است.پس از جوشکاری، تنش داخلی با تمپر از بین می رود، بنابراین کل فولاد خوب است و پایداری بالا است.
3. استفاده از ماشین آلات حفاری و فرز کف در مقیاس بزرگ آلمانی، با استفاده از روش پردازش، برای ماشینکاری دقیق، برای اطمینان از دقت ماشینکاری.
4. Reliable آلمان Rexroth سیستم هیدرولیک یکپارچه و انتقال هیدرولیک.طراحی می تواند به طور موثر مشکلات ناشی از نشت مایع هیدرولیک را کاهش دهد.
5.Backgauge توسط پیچ توپ با دقت بالا که توسط کنترلر E21S هدایت می شود تنظیم می شود، در طول فرآیند مبدل فرکانس مانع از موقعیت یابی دستگاه نوسان افقی می شود، به طور قابل توجهی دقت موقعیت یابی را بهبود می بخشد.
6. دستگاه تنظیم نور، مناسب برای عملیات دستی.سیلندر فشار با مکانیزم فنری داخلی و انتهای پایینی مجهز به واشر مواد مخصوص برای جلوگیری از چاپ شدن آلومینیوم یا سایر مواد نرم.
قاب کاملاً جوش داده شده، استرس حذف شده از لرزش، استحکام بالا، سیستم رانندگی هیدرولیک، سیستم برگشت سیلندر نیتروژن، محکم و بادوام، دستگاه تنظیم شکاف تیغه و تنظیم خوب به راحتی قابل استفاده است.، خط سایه برای برش خوب، فتوسل در قسمت های عقب ماشین ها به عنوان محافظ برای اپراتور و سایر افراد، ضربه پشتی توسط E21 NC کنترل و نشان داده می شود، بک گاج همراه با جعبه کاهنده
یک ضربه یا مداوم در اختیار شما است، درب برقی باز است، ماشین کار نمی کند، مخزن روغن و درب کابینت برقی با مهر و موم لاستیکی عرضه می شود، گلو با پوشش همراه است.
صفحه پشتیبانی جلو همراه با توپ است، بنابراین، صفحه تغذیه را تسهیل می کند
| مدل | طول برش (میلی متر) | ضخامت برش (45 کیلوگرم بر میلی متر مربع) | ضخامت برش (70kg/mm2 | زاویه چنگک (ثابت) | تعداد ضربه در دقیقه | عمق گلو | شماره های جک های نگهدارنده | استروک گیج عقب |
گیج عقب (X) بعد (نوار برش کوچک) |
قدرت موتور (KW) |
ظرفیت روغن | طول * ارتفاع * عرض | ارتفاع زیر زمین | وزن تقریبی (T) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1 درجه 30 دقیقه | 15 | 140 | 11 | 600 | 20 | 7.5 | 184 لیتر | 2590*1520*1450 | 650 | 3.3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1 درجه 30 دقیقه | 15 | 140 | 12 | 600 | 20 | 7.5 | 230 لیتر | 3140*1520*1450 | 650 | 4.2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1 درجه 30 دقیقه | 11 | 140 | 13 | 600 | 20 | 7.5 | 300 لیتر | 3840*1520*1450 | 650 | 5.3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1 درجه 30 دقیقه | 18 | 140 | 11 | 600 | 20 | 7.5 | 184 لیتر | 2490*1610*1620 | 800 | 4.6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1 درجه 30 دقیقه | 15 | 140 | 12 | 600 | 20 | 7.5 | 230 لیتر | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1 درجه 30 دقیقه | 14 | 140 | 13 | 600 | 20 | 7.5 | 300 لیتر | 3840*1610*1650 | 800 | 6.8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1 درجه 30 دقیقه | 9 | 140 | 18 | 600 | 20 | 11 | 380 لیتر | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1 درجه 30 دقیقه | 6 | 140 | 22 | 600 | 20 | 15 | 650 لیتر | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1 درجه 30 دقیقه | 14 | 140 | 12 | 600 | 20 | 11 | 230 لیتر | 3140*1610*1650 | 800 | 5.2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1 درجه 30 دقیقه | 12 | 140 | 13 | 600 | 20 | 11 | 300 لیتر | 3840*1610*1650 | 800 | 7.2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1 درجه 30 دقیقه | 9 | 140 | 18 | 600 | 20 | 11 | 380 لیتر | 4650*1660*1750 | 800 | 8.5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1 درجه 48 دقیقه | 13 | 140 | 11 | 800 | 20 | 15 | 220 لیتر | 3370*2100*1790 | 800 | 8.2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1 درجه 48 دقیقه | 11 | 140 | 13 | 800 | 20 | 15 | 260 لیتر | 4070*2100*1790 | 800 | 9.5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1 درجه 30 دقیقه | 9 | 140 | 15 | 800 | 20 | 18.5 | 300 لیتر | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1 درجه 48 دقیقه | 12 | 140 | 11 | 800 | 20 | 18.5 | 220 لیتر | 3370*2100*1790 | 800 | 7.5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1 درجه 48 دقیقه | 11 | 140 | 13 | 800 | 20 | 18.5 | 260 لیتر | 4070*2100*1790 | 800 | 8.5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1 درجه 30 دقیقه | 9 | 140 | 15 | 800 | 20 | 18.5 | 300 لیتر | 4920*2250*2050 | 800 | 11.5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2 درجه | 10 | 180 | 11 | 800 | 20 | 22 | 460 لیتر | 3300*2270*2150 | 800 | 12.5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2 درجه | 6 | 180 | 13 | 800 | 20 | 30 | 510 لیتر | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2 درجه | 6 | 180 | 15 | 800 | 25 | 30 | 510 لیتر | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2 درجه | 6 | 180 | 11 | 800 | 20 | 30 | 460 لیتر | 3300*2270*2250 | 800 | 15.5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2 درجه | 6 | 180 | 13 | 800 | 30 | 30 | 510 لیتر | 4000*2270*2100 | 800 | 15.8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2 درجه 30 دقیقه | 5 | 180 | 14 | 915 | 30 | 37 | 800 لیتر | 4840*3190*2400 | 910 | 22 |
