جزئیات محصول:
|
| دستگاه برش صفحه: | برش هیدرولیک CNC | ولتاژ: | 220 ولت / 380 ولت |
|---|---|---|---|
| ابعاد (L*W*H): | 3900*2150*2250،3850*1990*2050 میلی متر | Max. حداکثر cutting width (mm) عرض برش (میلی متر): | 3200, 4000,6000,2500 |
| نکات کلیدی فروش: | دقت بالا، بهره وری بالا، | نام: | دستگاه برش |
| سیستم کنترل: | کنترل NC Estun E21 | مواد برش: | آلیاژ فلز |
| نام محصول: | دستگاه برش هیدرولیک cnc | تایپ کنید: | دستگاه برش ورق فلز |
| اجزای اصلی: | بلبرینگ، موتور | ||
| برجسته کردن: | برش ورق فلزی cnc Qc12y-6x2500 3.3t,3.3t Cnc Shear Machine Qc12y-6x2500,3.3t cnc ورق برشی Qc12y-6x2500,3.3t Cnc Shear Machine Qc12y-6x2500,3.3t cnc sheet metal shear Qc12y-6x2500 |
||

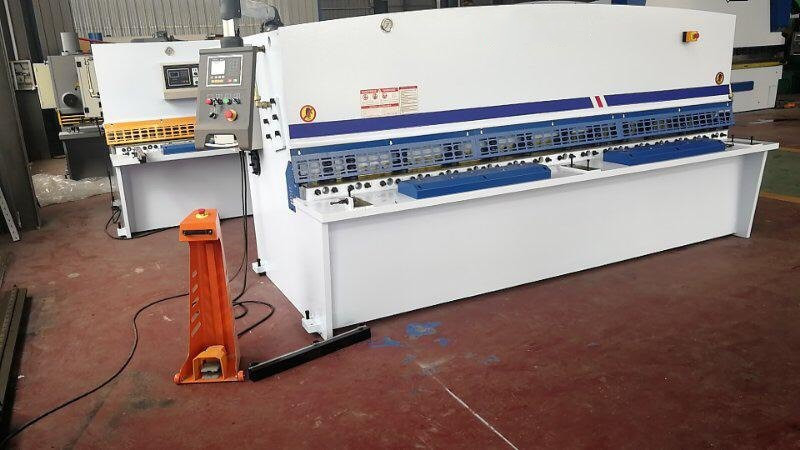

CNC HYDRAULIC SHEAR MACHINE SC-8X3200 ,GLIDING SHEETHHydraulic Shearing Machine اصل با دستگاه برش Swing Beam
1. سکوی تغذیه جلویی مجهز به خط کش برای تغذیه صفحه و همچنین در سطح صاف برای محافظت از صفحه است.
در هر سطحی که هنگام تغذیه آسیب می بیند.خط کش می تواند با دقت به واحد MM یا بیشتر برای کنترل و بررسی دقت باشد.
2. میز کار مجهز به فولاد توپ یا میله گرد برای حمایت از صفحه در تغذیه و همچنین محافظت از هرگونه پارگی سطحی است.
3. جعبه الکترونیکی با قطعات گواهینامه خوب مجهز شده است. بیشتر ما از قطعات دارای گواهینامه CE SIEMENS یا Schneider برای ماشین های صادراتی و همچنین برخی از قطعات گواهینامه CCC با کیفیت بالا برای کارتن برای مشتریان نیازهای استاندارد مختلف استفاده می کنیم.
4. فولاد بدنه دستگاه، ما عمدتاً ارائه دهنده ورق فولادی با نام تجاری برتر چین شانگهای BAOSTEEL را با کیفیت خوب انتخاب می کنیم و قبل از آخرین رنگ با رنگ ضد خوردگی درمان شده است.بنابراین دستگاه در درجه اول استفاده بادوام خوب و همچنین ظاهر بیرونی عالی خواهد داشت.
5. تیغه: مواد تیغه 9CrSi یا 6CrW2Si است، این ماده مواد آزمایش شده با هزار بار برای استحکام بالا و نتیجه برش است.تیغه بالا تیغه مستطیلی با چهار لبه تیغه است که با دستگاه برشی QC12Y Swing Beam متفاوت است (لطفاً جزئیات را بررسی کنید تیغه SIECC/SIECCTECH توضیح عکس و دستورالعمل).فاصله تیغه را می توان توسط دستی یا موتور تنظیم کرد.هر دو دارای صفحه نمایش برای نمایش فاصله هستند تا کنترل و نمایش به راحتی انجام شود.و شفت تیغه بالا از ساختار کج برای ارتقای دقت برش استفاده می کند.
6. دستگاه پای پرس را برای فشار دادن صفحه پایدار هنگام برش مجهز کرد، پا با سطح پلاستیکی با کسر بالا بدون تخریب سطح صفحه مجهز شده است.برای صفحه سوراخ، ما فوت مربع را برای پرس مربع پایدار تجهیز می کنیم.
قاب کاملاً جوش داده شده، تنش حذف شده از لرزش، استحکام بالا، سیستم رانندگی هیدرولیک، سیستم برگشت سیلندر نیتروژن، محکم و بادوام، دستگاه تنظیم شکاف تیغه و تنظیم خوب به راحتی قابل استفاده است.، خط سایه برای برش خوب، فتوسل در قسمت های عقب ماشین ها به عنوان محافظ برای اپراتور و افراد دیگر، ضربه بک گاج توسط E21 NC کنترل و نشان داده می شود، بک گاج همراه با جعبه کاهنده
یک ضربه یا مداوم در اختیار شما است، درب برقی باز است، ماشین کار نمی کند، مخزن روغن و درب کابینت برقی با مهر و موم لاستیکی عرضه می شود، گلو با روکش همراه است.
صفحه پشتیبانی جلو همراه با توپ است، بنابراین، صفحه تغذیه را تسهیل می کند
| مدل | طول برش (میلی متر) | ضخامت برش (45 کیلوگرم بر میلی متر مربع) | ضخامت برش (70kg/mm2 | زاویه چنگک (ثابت) | تعداد ضربه در دقیقه | عمق گلو | شماره های جک های نگهدارنده | استروک گیج عقب |
گیج عقب (X) بعد (نوار برش کوچک) |
قدرت موتور (KW) |
ظرفیت روغن | طول * ارتفاع * عرض | ارتفاع زیر زمین | وزن تقریبی (T) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1 درجه 30 دقیقه | 15 | 140 | 11 | 600 | 20 | 7.5 | 184 لیتر | 2590*1520*1450 | 650 | 3.3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1 درجه 30 دقیقه | 15 | 140 | 12 | 600 | 20 | 7.5 | 230 لیتر | 3140*1520*1450 | 650 | 4.2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1 درجه 30 دقیقه | 11 | 140 | 13 | 600 | 20 | 7.5 | 300 لیتر | 3840*1520*1450 | 650 | 5.3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1 درجه 30 دقیقه | 18 | 140 | 11 | 600 | 20 | 7.5 | 184 لیتر | 2490*1610*1620 | 800 | 4.6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1 درجه 30 دقیقه | 15 | 140 | 12 | 600 | 20 | 7.5 | 230 لیتر | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1 درجه 30 دقیقه | 14 | 140 | 13 | 600 | 20 | 7.5 | 300 لیتر | 3840*1610*1650 | 800 | 6.8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1 درجه 30 دقیقه | 9 | 140 | 18 | 600 | 20 | 11 | 380 لیتر | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1 درجه 30 دقیقه | 6 | 140 | 22 | 600 | 20 | 15 | 650 لیتر | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1 درجه 30 دقیقه | 14 | 140 | 12 | 600 | 20 | 11 | 230 لیتر | 3140*1610*1650 | 800 | 5.2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1 درجه 30 دقیقه | 12 | 140 | 13 | 600 | 20 | 11 | 300 لیتر | 3840*1610*1650 | 800 | 7.2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1 درجه 30 دقیقه | 9 | 140 | 18 | 600 | 20 | 11 | 380 لیتر | 4650*1660*1750 | 800 | 8.5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1 درجه 48 دقیقه | 13 | 140 | 11 | 800 | 20 | 15 | 220 لیتر | 3370*2100*1790 | 800 | 8.2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1 درجه 48 دقیقه | 11 | 140 | 13 | 800 | 20 | 15 | 260 لیتر | 4070*2100*1790 | 800 | 9.5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1 درجه 30 دقیقه | 9 | 140 | 15 | 800 | 20 | 18.5 | 300 لیتر | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1 درجه 48 دقیقه | 12 | 140 | 11 | 800 | 20 | 18.5 | 220 لیتر | 3370*2100*1790 | 800 | 7.5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1 درجه 48 دقیقه | 11 | 140 | 13 | 800 | 20 | 18.5 | 260 لیتر | 4070*2100*1790 | 800 | 8.5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1 درجه 30 دقیقه | 9 | 140 | 15 | 800 | 20 | 18.5 | 300 لیتر | 4920*2250*2050 | 800 | 11.5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2 درجه | 10 | 180 | 11 | 800 | 20 | 22 | 460 لیتر | 3300*2270*2150 | 800 | 12.5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2 درجه | 6 | 180 | 13 | 800 | 20 | 30 | 510 لیتر | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2 درجه | 6 | 180 | 15 | 800 | 25 | 30 | 510 لیتر | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2 درجه | 6 | 180 | 11 | 800 | 20 | 30 | 460 لیتر | 3300*2270*2250 | 800 | 15.5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2 درجه | 6 | 180 | 13 | 800 | 30 | 30 | 510 لیتر | 4000*2270*2100 | 800 | 15.8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2 درجه 30 دقیقه | 5 | 180 | 14 | 915 | 30 | 37 | 800 لیتر | 4840*3190*2400 | 910 | 22 |
